Poskytujeme komplexní řešení katodické ochrany, od korozního průzkumu, přes projekci až po vlastní řešení, realizaci a servis.

Služby
O nás

Naše služby

Neinvazivní lokalizace poruch izolace potrubí pomocí lokátoru Radiodetection PCMx

Elektrojiskrové zkoušky izolace

Korozní průzkum s návrhem opatření v půdě a ve vodě

Korozní průzkum s návrhem opatření železobetonových konstrukcí

Vypracování podkladů pro posouzení korozního stavu potrubí

Projekty, výstavba, servis a opravy stanic katodické ochrany

Komplexní řešení katodické ochrany včetně nádrží ČSPH

Výrobky

U-test

Elektrojiskrový defektoskop 2,5 kV až 25 kV plynule nastavitelný

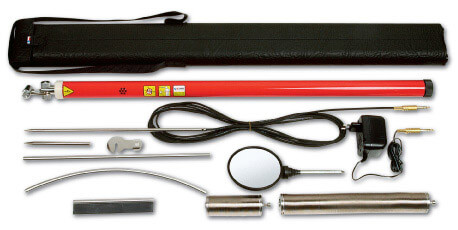

U-test

Elektrojiskrový defektoskop 2,5 kV až 25 kV plynule nastavitelný

Přenosný elektrický přístroj U-test je určen ke kontrole celistvosti nebo poréznosti izolace na elektricky vodivém podkladě. Slouží především ke kontrole izolace ocelových potrubí, nádrží a konstrukcí určených k uložení do země. Ve stavebnictví ke kontrole izolace proti vlhkosti a těsnosti střešních asfaltových krytin. Součástí přístroje jsou měřící elektrody, které umožňují měření povrchů všech tvarů, od rovné plochy až po trubky o malém průměru. Nejvyšší rychlost měření (posuv zkušební elektrody po izolaci) - 20 cm/sec.

Technická data
  • zkušební napětí: indukované 2,5 až 25 kV dle ČSN 34 5640, plynule nastavitelné
  • opakovací frekvence pulzů: 25 Hz
  • zatěžovací kapacita: maximálně 250 pF
  • signalizace vad v izolaci: akustická a optická
  • napájení: 12 V, 10 ks NiMH akumulátorů
  • odběr proudu: 300 mA
  • doba měření na jedno nabití: 8 hodin
  • teplota při měření: 0 až 40 °C
  • hmotnost samotného přístroje: 1,5 kg
  • hmotnost přístroje včetně příslušenství: 3,7 kg
U-test

Indukton

Přístroj k vyhledávání potrubí, kabelů a elektricky vodivých konstrukcí pod zemí i omítkou, k vytyčování tras, měření hloubky uložení a vyhledávání zkratů nebo přerušení kabelů.

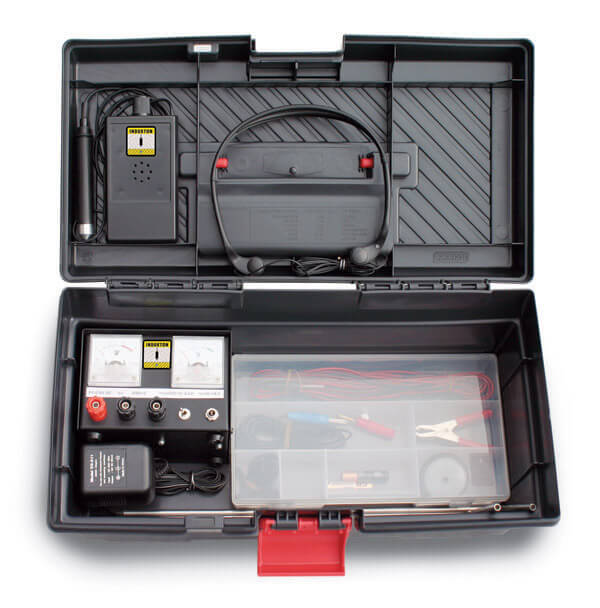

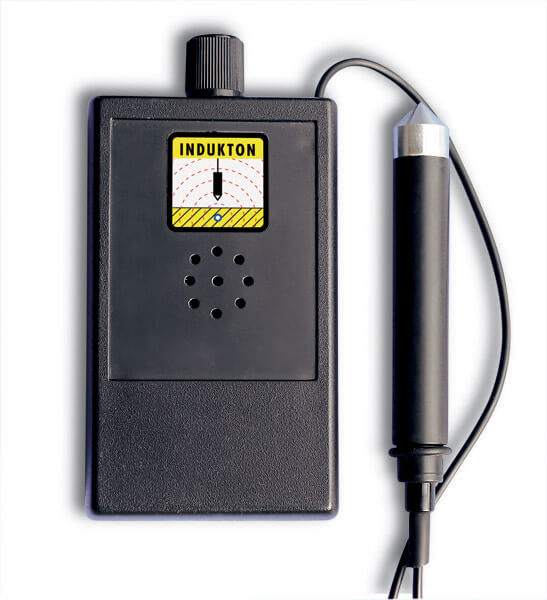

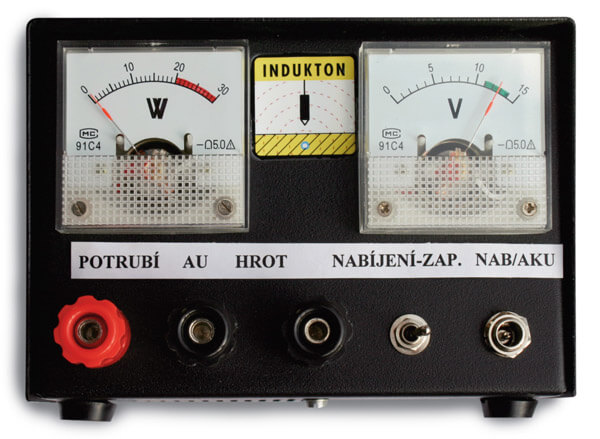

Indukton

Přístroj k vyhledávání potrubí, kabelů a elektricky vodivých konstrukcí pod zemí i omítkou, k vytyčování tras, měření hloubky uložení a vyhledávání zkratů nebo přerušení kabelů.

Vyhledávání spočívá v lokalizaci elektromagnetického pole hledané konstrukce, vzniklého průtokem střídavého proudu. Pokud se v konstrukci nenachází, vytvoří se vysílačem induktonu, zapojeným mezi hledanou konstrukci a zem, případně do obvodu hledaných kabelů. Jednoduchou obsluhou a praktičností je indukton předurčen k využití při stavbě, opravách a provozování plynových, vodovodních, spojových a rozvodných sítí i firmám zabývajícími se geodetickými pracemi.

Technická data
  • výkon vysílače: 30 W
  • kmitočet vysílače: 600 Hz
  • dosah vysílače: dle kvality izolace (5 km)
  • doba činnosti vysílače z akumulátoru: 40 minut
  • doba nabíjení vysílače: 14 hodin
  • akumulátor: Pb 12 V / 1,3 Ah
  • napájení příjímače: 2 x 1,5 V micro-baterie
  • frekvenční rozsah přijímače: 20 Hz až 16 kHz
  • váha kompletu: 5 kg
Indukton Indukton Indukton

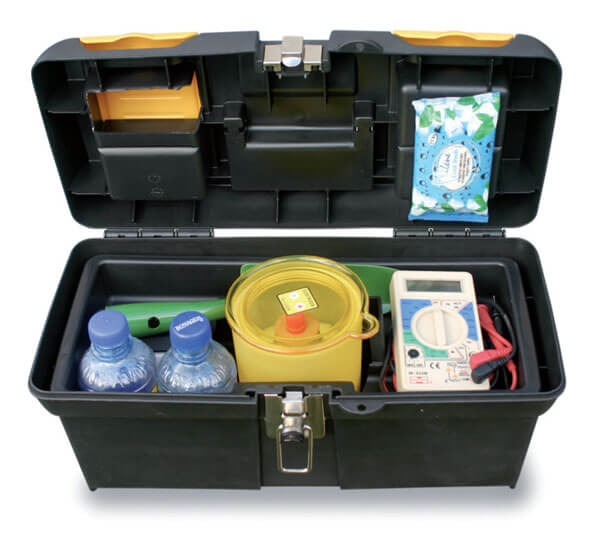

Elektrody

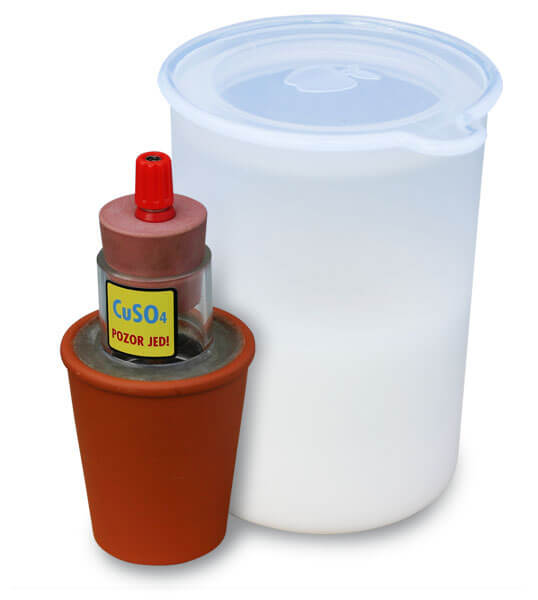

Měděná referenční elektroda Cu-CuSO4 přenosná, v soupravě přenosného kufříku a multimetrem, pro trvalé uložení do země a k řízení usměrňovačů

Elektrody

Měděná referenční elektroda Cu-CuSO4 přenosná, v soupravě přenosného kufříku a multimetrem, pro trvalé uložení do země a k řízení usměrňovačů

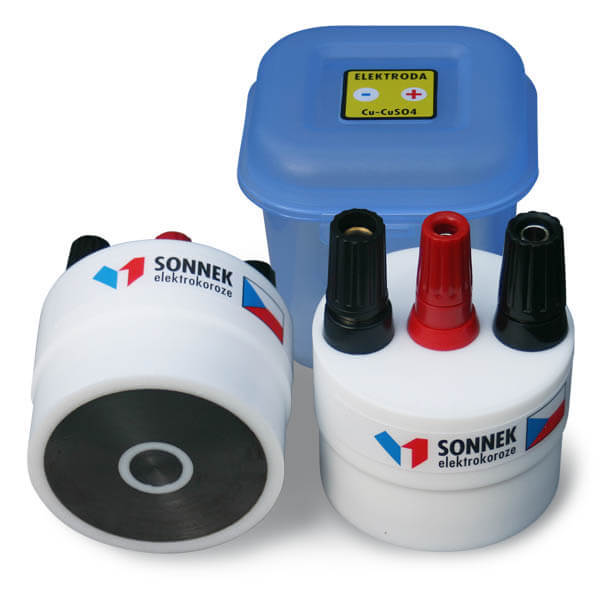

Polarizační snímač potenciálů PS 10 Pb

Použití

Jako standard pro měření potenciálů potrubí-půda a k posouzení korozního stavu kovového úložného zařízení dle ČSN 03 8362.

Upozornění

Při práci s chemikáliemi je nutné dodržovat zásady bezpečnosti a dbát, aby nedošlo k přímému styku síranu měďnatého (je zařazen mezi jedovaté látky) s pokožkou, sliznicí, nebo zažívacím ústrojím.

Elektrody Elektrody Elektrody

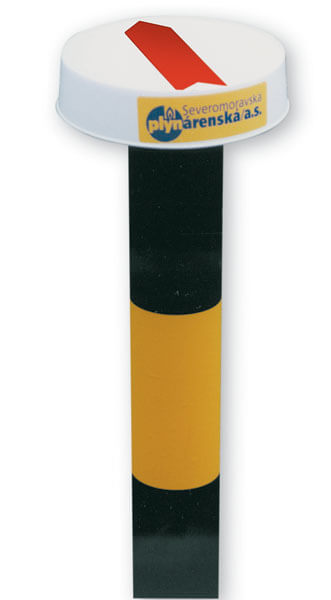

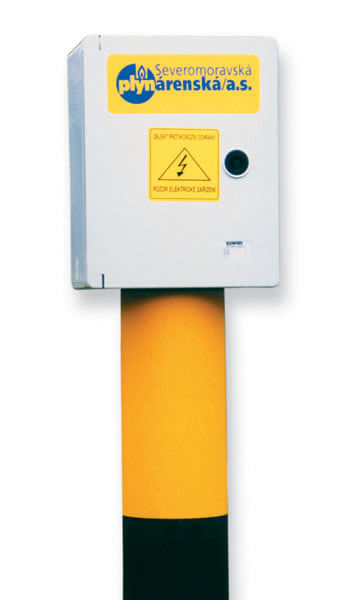

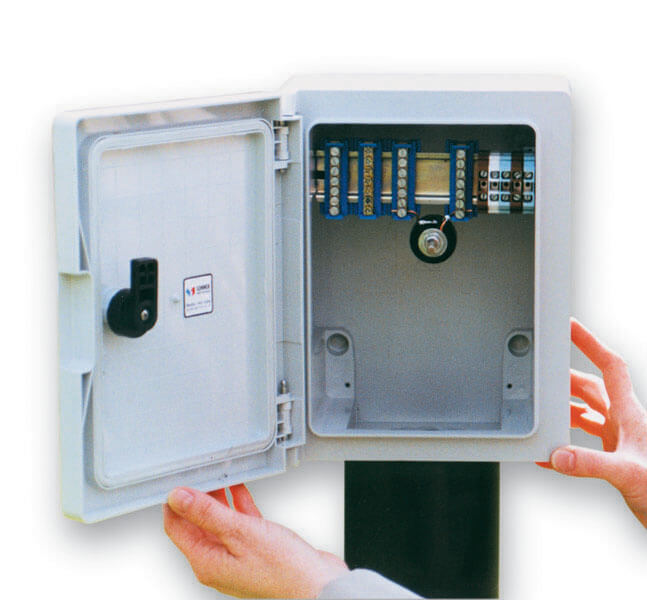

Spojovací objekty katodické ochrany

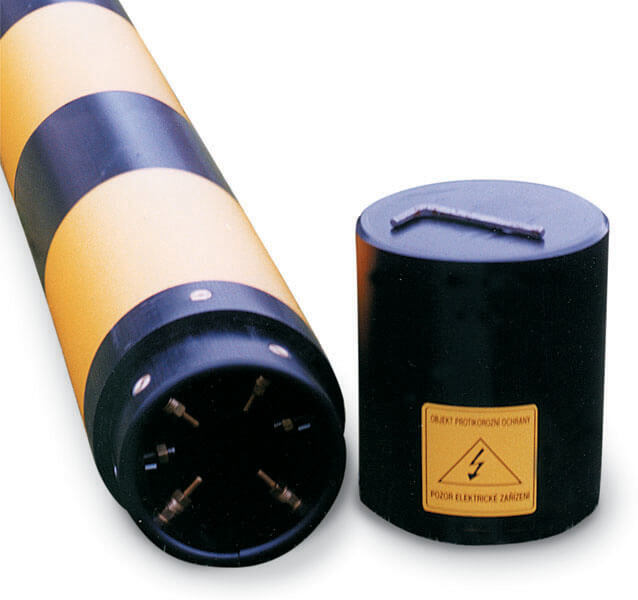

Propojovací objekty z PE 110 a 160 mm - POCH, POB, POIS, POAU, orientační sloupky – OS a kontrolní vývody ochrany - KVO z bralenových trubek 65 mm x 3 000 mm

Spojovací objekty katodické ochrany

Propojovací objekty z PE 110 a 160 mm - POCH, POB, POIS, POAU, orientační sloupky – OS a kontrolní vývody ochrany - KVO z bralenových trubek 65 mm x 3 000 mm

  • Měřící svorky jsou přístupné zvenku, bez otvírání.
  • Jsou odolné vůči mrazu i vandalům a nekorodují, vše z plastu a nerezu.
  • Do všech objektů je možno namontovat pevné nebo proměnné odpory a také polarizovanou drenáž.
  • Možnost dodávky se zapojenými kabely CYKY 2 x 2,5 – případně s elektrodou Cu-CuSO4.
  • PO 160 mm je vhodný jako náhrada za zkorodované skříně.
  • Ocelové OS a KVO s PE izolací jsou odolné a budí respekt i před zemědělskými stroji.
  • Ve spodní části je přivařená ocelová příruba proti vytažení ze země.
Sloupky Sloupky Sloupky Sloupky

O nás

Jsme rodinná firma založená v roce 1992, specializující se na katodickou ochranu potrubí, nádrží, zemních kovových i železobetonových konstrukcí. Poskytujeme komplexní řešení od korozních průzkumů, přes projekci, až po realizaci a dlouhodobý servis. Kromě plynárenských rozvodů se zaměřujeme i na další kovová potrubí a vodivé konstrukce uložené v zemi, včetně ropných nádrží a železobetonových konstrukcí.

Naše služby zahrnují také lokalizaci inženýrských sítí, diagnostiku liniových vedení, měření bludných proudů a měření neporušenosti izolací ocelových potrubí pomocí technologie ACVG.

Součástí naší práce je vývoj a výroba vlastních měřicích a lokalizačních zařízení, která jsou ověřená dlouhodobou praxí. Mezi klíčové produkty patří jiskrový defektoskop U-test, vyhledávač potrubí INDUKTON, měřicí soupravy a referenční elektrody.
